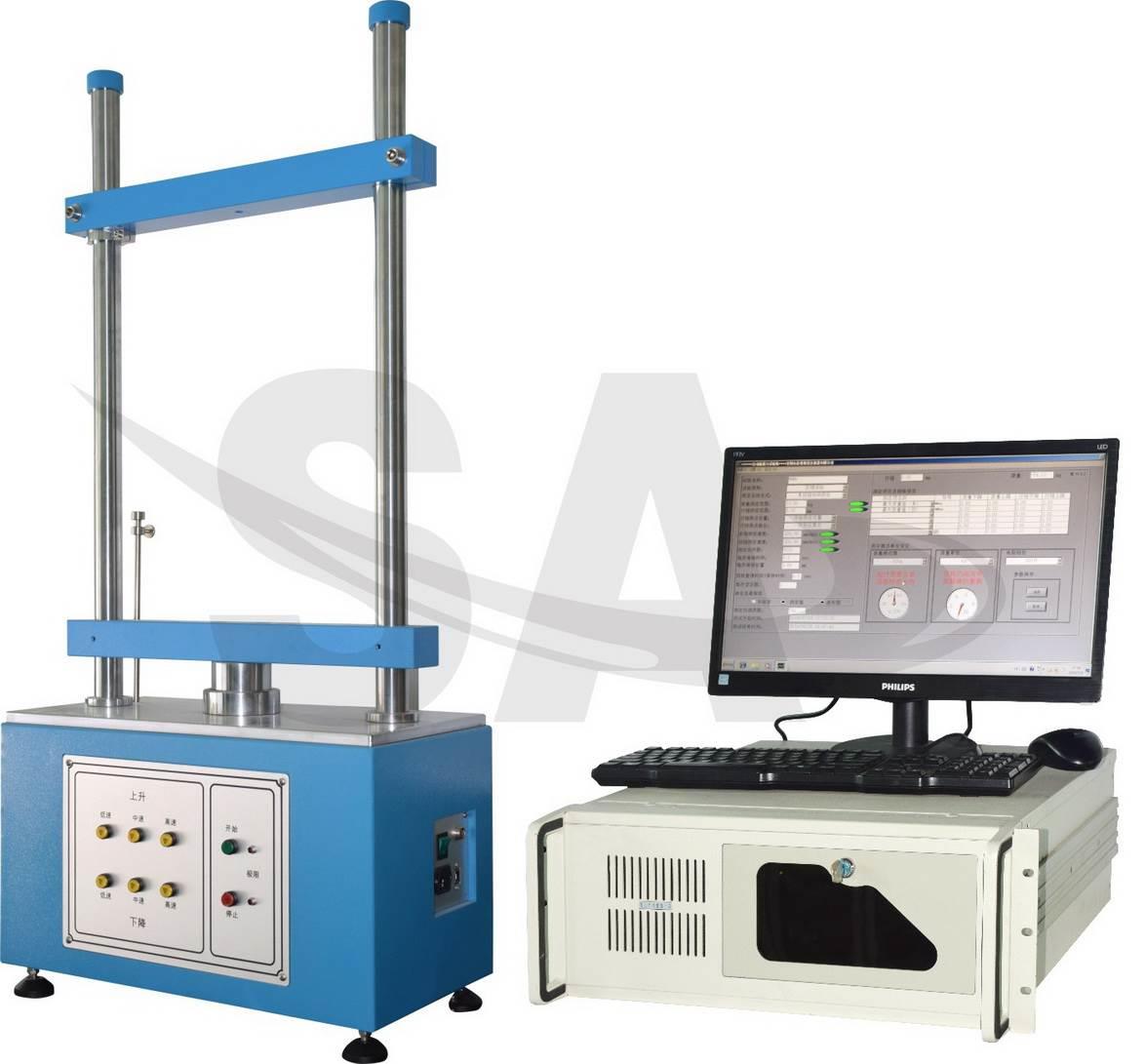

插拔力試驗機測試實例操作說明

　　一：插拔力的測試

　　１、 測定運動方式：去回程雙向測定，速度1～3００（標準機速度）任意調節，測試次數１～１０００００００任意調節。＂開始測定位置，一次檢出原點＂

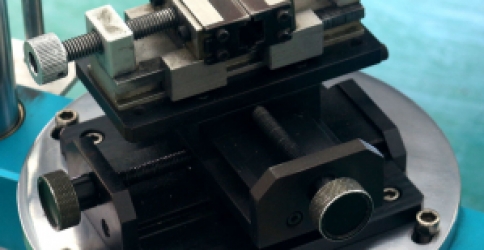

　　２、 將被測產品公母連接插好，用夾具夾穩，要夾垂直，自動求心裝置要在中心位置附近，不能跑偏，以免影響自動求心功能和損壞裝置。

　　３、 荷重，行程歸零，按面板的移動按鈕使測試產品的公母端分離，以不完全脫出為原則，看界面顯示的移動行程。

　　４、 設定測試行程，原則上要小于實際行程０．１～０．２ｍｍ．

　　５、 設定各項參數后，點檔案，點預設置儲存，存檔案，檔案名稱只能用字母和數字及＂．＂，＂－＂，不能有空格．

　　６、 到執行畫面測試．

　　若不能求行程時，則必須用高度規量出公插頭的插入行程，調整好公母連接器的位置，設定其行程．同樣設定行程不能大于量出的行程．起始位置也很重要．

　　二：破斷裂的測試

　　１、 將測試產品夾入上夾具或下夾具，調整上下夾具的高度，以能夾穩產品為準。

　　２、 設定為“破斷裂測試“，行程以大于測試產品的實際行程為準，以便能完全拔出。

　　３、 設定速度，次數，存儲檔案。

　　４、 歸零，夾穩測試產品。（注意夾穩后不要再歸零）

　　５、 執行畫面測試。

　　三：退ＰＩＮ測試

　　１、 用測試棒連接傳感器接口，測試產品放下夾具，調整適當位置；

　　２、 設定荷重測定范圍，要大于所能退出產品的力，行程測定范圍要小于＂ＰＩＮ＂高出絕緣面的行程．以免行程過大，在執行畫面中不能抓到退ＰＩＮ的實際力值．

　　３、 選＂荷重零點位置（有力時才開始計行程），每次檢出原點＂，存檔．

　　４、 執行操作．

　　另一種方法是：測定運動方式為＂去程單向測定＂，其他設置一樣．只是在曲線中沒有黑色回程力曲線．

　　四：恒定壓力，拉力測試

　　１、 選恒定壓力，軟件會自動跳出“力”與“時間”的數據框。分別填寫要測試的力與時間，存擋；

　　２、 夾住測試產品，調整合適位置；

　　３、 測試，當感應到設置力值時，才開始計時，一直到設定時間完成。

　　恒定拉力同樣設定，只是恒定拉力測試無回程。

　　注意此兩種測試速度要慢，一般是３０左右。

　　五：縱向力測試

　　１、 需選定荷重零點位置，每次檢出原點，單位選“克”

　　２、 選用測試棒連接對應規格的測試頭

　　３、 調整位置測試，就能測試出對應行程的對應力值

　　有些客戶是需要底部為零點對應行程的對應力值，可以咨詢毫克儀器售后技術人員

　　六：荷重－位移測試

　　當用戶要想測試產品在：壓一個要求的力值時，產品的變形行程是多少時，或者變形一定位移時力值是多少，可按以下操作步驟：

　　１、 設定荷重測定范圍為所要求的力值，行程夠大；

　　２、 選荷重零點位置，每次檢出原點，

　　３、 速度（一般在３０左右），次數，存檔。

　　４、 測試，看波形圖中ｉｍａｘ的行程就為要求測試出的行程。

　　七：接觸電阻測試

　　１、 按正常插拔力測試設定參數

　　２、 在測定項目欄后一欄選擇插入點電阻值

　　３、 用阻抗測試夾具夾住對應的連接器公母端

　　４、諸如其他引申出來的測試項目如抗彎折試驗，剝離力測試，彈片開關的位移荷重測試，恒定拉力壽命測試，斷裂時的力值測定等諸多功能微克插拔力試驗機都能實現。檢測設備
